배터리 셀 핫 프레스 및 쇼트 테스터



배터리 셀 핫 프레스 및 단락 테스터





기능 개요:

1) 이 장비는 각형 리튬이온 배터리 셀의 열간 프레싱 및 단락 테스트에 사용됩니다. 배터리 셀을 정해진 시간 내에 가열, 가압하여 균일한 두께의 배터리 셀을 형성하는 기술입니다.

2) 수동 공급 및 하역, 상부 압력판의 압력이 요구 표면 압력에 도달하고 압력과 온도가 안정적이며 핫 프레싱 시간의 단락 테스트가 시작됩니다. 압력과 온도에 따라 단락시험까지의 지연시간을 설정할 수 있습니다.

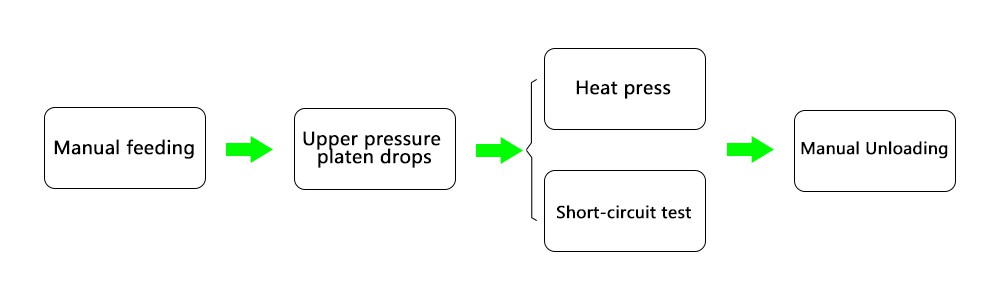

3) 장비 작업 흐름:

기술 요구 사항:

1) 셀 성형 방법: 열 압착;

2) 장비는 단일 헤드 콘센트 탭 셀에 적합합니다. 배터리 두께는 2-25mm 두께(열 압착 후 두께)와 호환될 수 있습니다.

3) 압반 면적: 200*200mm

4) 압반 재료: 45# 강철

5) 플래튼 압력: 표면 압력 0-0.6Mpa 조절 가능, 플래튼 압력 0-1T 사이 조절 가능(스트로크 조절 가능)

6) 압반 온도: 압반 표면 온도는 실온 ~ 200도, 온도 정확도 ±3도 사이에서 조정 가능합니다.

7) 상하 압력판의 평탄도는 ±0.1mm이며 공차는 아래와 같습니다.

8) 알몸 셀 열 압착 시간: 0~999초, 무단 조정 가능, 정확도 0.1초, 배터리 셀 열 압착판의 미리 정해진 압력에 도달하는 것부터 시작;

9) 테스터 브랜드: TOB-2681A

10) 테스트 시간: 조정가능한 1~10s



안전 설계:

1) 장비에는 비상 정지 장치와 비상 정지 실드가 장착되어 있습니다.

2) 개인의 안전 문제를 예방하기 위해 직원 작업장에는 안전 격자를 설치해야 합니다.

3) 더블 버튼 시작, 버튼 간격 260mm 이상.



장비의 기본 매개변수:

1) 구성 전원: AC220V/50Hz 전원: 4KW 이하.

2) 압축 공기 공급원: 0.4MPa~0.65MPa, 압축 공기 파이프 인터페이스 외경 10mm.

3) 장비의 총 중량 : 80Kg 이하.

4) 주변 온도 : 5 ~ 35도, RH<45%.

5) 외관 색상 : 국제 따뜻한 회색 1C.

6) 장비는 데스크탑용으로 설계되었습니다. 주요 가열 테스트 부분과 전기 제어 상자는 별도의 디자인을 채택합니다. 항공 플러그와 퀵 플러그 커넥터는 그 사이에 소프트 연결되어 있습니다.
