구리 포일 레이저 드릴링 머신

모델: TOB-F200W-T3
TOB-F200W-T3는 3개의 200W 파이버 레이저와 3개의 100x100mm 스캔 필드 렌즈를 갖춘 롤투롤 구리 호일 레이저 드릴링 기계입니다. 최대 폭 300mm, 두께 10μm의 포일을 실행하고 구멍 직경과 구멍 피치를 ±0.01mm로 유지하며 1ms 응답으로 웹 위치를 수정합니다.

문의 보내기

채팅하기

제품 소개

Xiamen TOB New Energy Technology Co., Ltd.는 중국에서 가장 신뢰할 수 있는 구리 호일 레이저 드릴링 머신 제조업체 및 공급업체 중 하나입니다. 우리 공장에서 경쟁력 있는 가격으로 고품질 구리 호일 레이저 드릴링 머신을 구입하는 것을 환영합니다. 협력에 관한 문의사항이 있으시면 언제든지 이메일을 보내주세요.

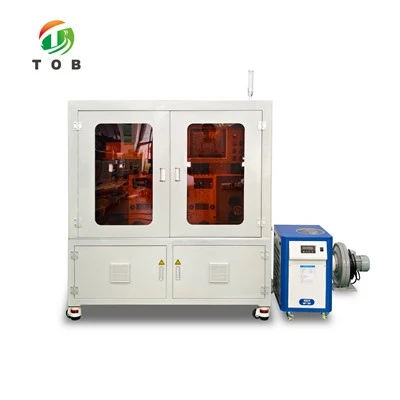

구리 포일 레이저 드릴링 머신

사양

제품개요

TOB-F200W-T3는 리튬이온 배터리 집전체 포일용으로 제작된 롤투롤 동박 레이저 드릴링 머신입니다. 광학 세트는 단일 헤드가 아닌 3개로 구성됩니다. 3개의 200W 파이버 레이저, 3개의 고속 고정밀 스캐닝 검류계 및 3개의 100×100mm 스캐닝 필드 렌즈가 320×320mm 플랫폼에서 300×300mm 드릴링 범위에 걸쳐 작동합니다. 폭이 최대 300mm이고 두께가 최대 10μm인 구리 호일은 3인치 풀기 및 되감기 샤프트에서 처리되며 최대 롤 직경은 300mm까지 자동으로 감깁니다.

기계는 레이저뿐만 아니라 웹 처리를 중심으로 제작되었습니다. 보정 시스템은 1ms 응답으로 호일 위치를 ±0.2mm로 유지하며 전체 보정 정확도는 ±0.15mm로 명시되어 있으며 이는 제조업체가 원재료의 가장자리 규칙성과 관련이 있습니다. 풀기 및 되감기 모두 4.3인치 터치 스크린에 설정된 매개변수와 빠른 클램핑을 통해 서보 모터에서 실행되며, 운전자 스테이션은 최소 12.4인치 모니터가 있는 Windows 10 PC입니다. 드릴링 길이는 터치스크린에서 설정되어 길이가 끝나면 기계가 스스로 정지합니다.

기술 사양

1. 레이저 시스템 구성

목	사양	상표	수량(세트)
레이저 소스	파이버 레이저/전력: 200W	/	3
레이저 스캐닝 검류계	고속, 고정밀	사이푸센	3
레이저 스캐닝 필드 렌즈	100*100mm	JGZOE	3

2. 주요 성능 매개변수

매개변수	값
기계 치수	약. 500mm × 1000mm × 1600mm
기능	구리 포일 드릴링
습도 / 온도	5-50도 / 10-90%
기계 소음	60dB 이하
동박 소재 폭	300mm 이하
동박 재료 두께	10μm 이하
드릴링 속도	약. 100 μm: 0.013/분; 200μm: 0.016/분; 500μm: 0.085/min(실제 구멍 설계에 따라 다름)
구멍 직경 정확도	±0.01mm
홀 피치 정확도	±0.01mm
가장자리 보정 정확도	±0.2mm
엣지 보정 제어	응답 1ms
전반적인 교정 정확도	± 0.15mm (원료의 가장자리 규칙성과 관련)
동박 롤 직경	300mm 이하
기계 작동 모드	오토매틱 와인딩(최대 롤 직경 300mm)
풀기 샤프트 직경	3 inch
되감기 샤프트 직경	3 inch
레이저 드릴링 범위	300mm×300mm
드릴링 플랫폼 크기	320mm × 320mm
레이저 에너지	200W
레이저 수명	100,000시간 이상(유지보수 불필요)
운영 인터페이스	터치스크린 4.3인치
보조 입력 장치	Windows 10 컴퓨터 제공, 모니터 12.4인치 이상

3. 기계 및 전자 기능

아니요.	기능
1	기계에는 선명한 3색 상태 표시등과 청각 및 시각 경보 기능이 있습니다.
2	작업대에는 수동, 자동, 일시 정지 및 비상 정지 버튼이 장착되어 있습니다.
3	심각한 기계 결함이 발생한 후 기계를 종료했다가 다시 시작하면 장비가 초기 상태로 돌아갑니다.
4	수동과 자동 모드는 버튼으로 전환됩니다
5	풀기 및 되감기 스테이션을 빠르게 고정할 수 있습니다.
6	풀기 및 되감기 모두 서보 모터를 사용하며 제어 매개변수는 터치스크린 인터페이스에서 설정됩니다.
7	드릴링 길이는 터치스크린에서 설정됩니다. 기계가 설정된 길이에 도달하면 자동으로 멈추고 터치 스크린 인터페이스에 프롬프트와 함께 청각 및 시각적 경보가 제공됩니다.
8	자동 모드에서 전체 롤 드릴링: 언와인드 롤이 소진되면 기계는 지연 후 멈추고 터치 스크린 인터페이스에 프롬프트와 함께 청각 및 시각적 알람이 표시됩니다. 지연 시간을 설정할 수 있습니다
9	드릴링 잔해물은 폐기물 수거 상자에 수집됩니다. 모든 구멍 모양이 일관되고 이물질의 99%가 제거되며 재료에 달라붙지 않습니다.
10	터치 스크린 홈 페이지에는 드릴링된 롤 길이가 mm 단위로 표시되며 표시 오류는 ± 2mm입니다.
11	기계 매개변수는 그룹으로 불러올 수 있습니다. 그룹 이름을 편집하고 저장할 수 있습니다.
12	기계에는 연기 추출 및 먼지 추출 기능이 있습니다.
13	레이저가 작동 중에 지속적으로 빛을 방출하지 않으면 기계가 멈추고 청각 및 시각 경보가 울립니다.
14	회로에 사용되는 구성 요소는 CE 표준을 준수합니다.
15	기계 발은 Fuma 캐스터를 사용합니다.
