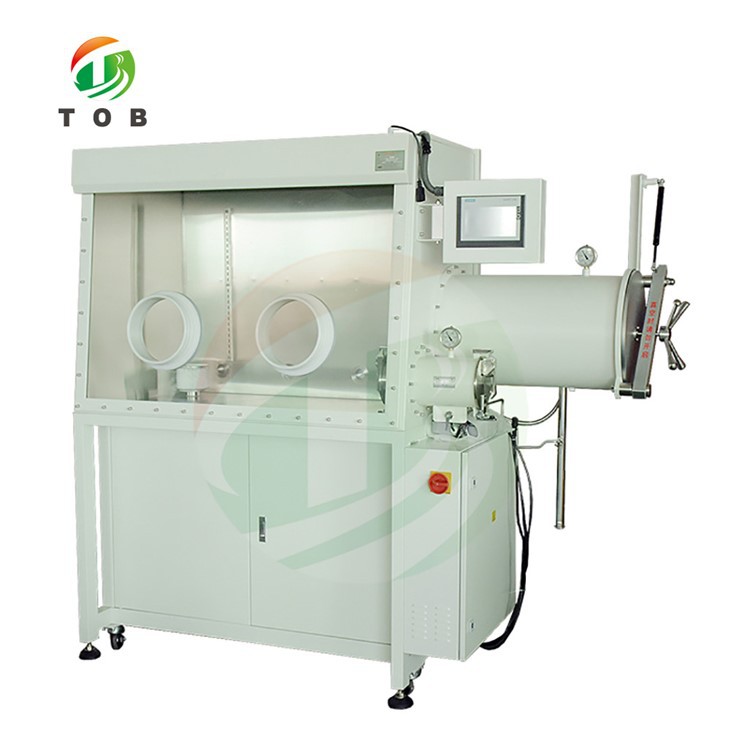

진공 분위기 글러브 박스

1.모델:TOB-GB-1220
2. 특징 : 물과 산소가 1ppm 미만인 경우
3.상자 크기: (L*W*H)=1220×750×900mm
4. 상자 재질: 304SS

문의 보내기

채팅하기

제품 소개

물과 산소가 1ppm 미만인 리튬 배터리 진공 분위기 글로브 박스

제품영상

사양

1. 모델

TOB-GB-1220 진공 글러브 박스는 물과 산소가 1ppm 미만인 단일 스테이션 글러브 박스입니다.

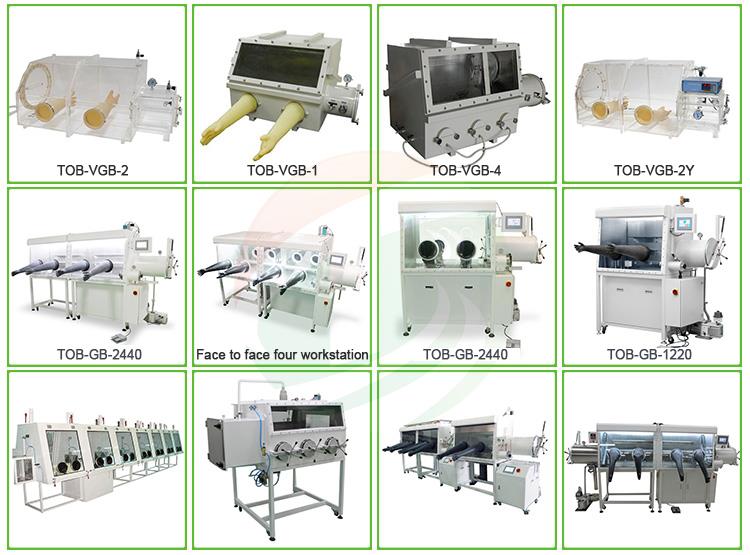

리튬 이온 배터리 연구에 적합합니다. 더 많은 스페이서가 필요한 경우 이중 스테이션 또는 더 많은 스테이션을 선택할 수 있으며 사용자 정의할 수 있습니다.

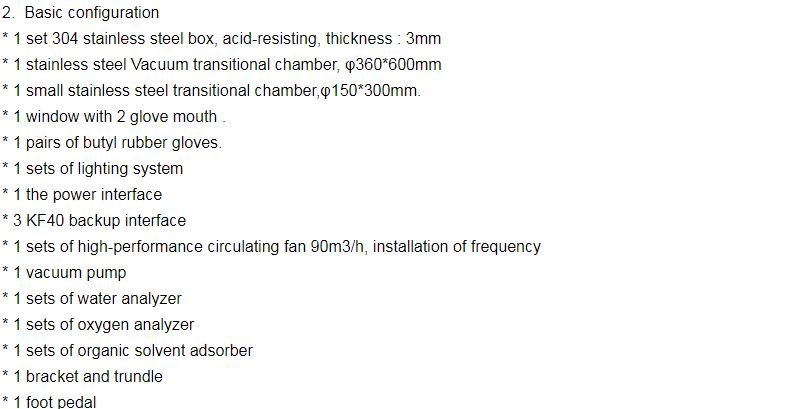

glove box

3. 주요 구성 요소

부속	기원
진공펌프	에드워드(영국)
순환팬	다르강(대만)
물 분석기	(독일 OEM)
산소 분석기	(독일 OEM)
압력 센서	HALSTRUP-WALCHER(독일)
정화재료	BASF,BAYER(독일)
부틸 고무 장갑	피어칸(미국)
전자기 밸브	버킷(독일)
파이프 피팅	레그리스(프랑스)
PLC 및 터치스크린	지멘스(독일)
압력계	WIKA(독일)
통합 밸브 베이스	(맞춤형)

4. 기술 매개변수

안건		매개변수
글러브 박스	상자	상자 크기: (LWH)=1220×750×900mm 상자 재질 : 스테인레스 스틸 304, 두께 3mm 내부 표면: 스테인레스 스틸 와이어 드로잉 처리 외부 표면: 페인트, 흰색
	앞 창문	경사창, 투명 강화 안전유리, 두께 8 mm
	장갑 포트	재질은 폴리옥시메틸렌, O-링 씰, 자체 윤활 성능, 유지 관리가 용이하고 밀봉 성능이 우수합니다.
	장갑	부틸 고무, 직경 8", 길이 32"
	필터:	0.3미크론, 가스 입구 및 가스 출구
	선반	스테인레스 스틸, 2겹
	조명	각 유리창 앞에 LED 조명 설치
	커넥터	대기 인터페이스 3개, DN 40 KF, 전원 인터페이스 1개(220V)
더 큰 임시 캐빈	방	크기: 직경 360mm, 길이 600mm 재질: 304 스테인레스 스틸 표면 : 내부 표면 와이어 드로잉 공정, 외부 표면 도장 (흰색)
	부속물	슬라이딩 트레이: 304 스테인레스 스틸 문: 이중 문, 양극 처리된 알루미늄 소재, 두께 10mm, 수직 작동, 리프팅 메커니즘 포함 압력계: 아날로그 디스플레이
	제어	솔레노이드 밸브 터치스크린 자동운전
더 작은 임시 캐빈	방	크기: 직경 150mm, 길이 300mm(글로브 박스에 들어가는 길이 100mm) 재질: 304 스테인레스 스틸 표면: 내부: 신선 공정, 외부: 도장(흰색)
	부속물	표준 구성: 소형 캐빈 트레이 문: 이중 문, 실 잠금 장치 압력계: 아날로그 디스플레이
	제어	수동밸브 수동조작
가스 정화 순환 시스템	정제 컬럼	기능: 가스 밀봉, 물 제거, 산소 제거 용기 재질 : 304 스테인레스 스틸 정제재료 : 구리촉매 : 5kg, 분자체 : 5kg 정화능력 : 산소 : 60L, 물 : 2Kg 수분 및 산소 표시기: 1ppm 미만
	순환 시스템	작동 가스: 질소, 아르곤 재활용 용량: 통합 팬 유량 90m³/h, 주파수 변환 설치
	재건	작동: PLC가 자동으로 재생 프로세스를 제어합니다. 재생 가스: 수소 가스와 혼합된 작동 가스(수소 5-10%)
	진공펌프	8m³ / h, 로터리 베인 펌프, 오일 미스트 필터 포함, 공기 진동 제어
	밸브	메인 밸브: DN 40 KF, 전동식 앵글 밸브 컨트롤 밸브 : 전자기 일체형 밸브(스테인리스 일체형 밸브 베이스, 6개 밸브 일체형 단일 컬럼)
제어 시스템	기능	자가 진단, 전원 차단 시 자동 시작 특성, 압력 제어 및 적응 기능 포함 자동 제어, 사이클 제어, 비밀번호 보호
	압력 제어	제어 상자, 전환 챔버 압력, 캐비닛 작동 압력 +/- 10mbar를 +/- 12mbar 시스템 자동 보호 이상으로 자유롭게 설정할 수 있습니다.
	페달	박스 압력 제어, 부스트 및 벅 작동 용이
디스플레이 시스템		Siemens PLC 터치 스크린을 사용하여 실행 상태, 상자 압력, 시스템 기록 등을 표시합니다.
진공 시스템 제어		진공 펌프는 수동으로 또는 PLC를 통해 시작할 수 있으며, 8m³/h의 흐름, 전환 챔버의 진공, 상자 압력 균형 유지, 진공 펌프 제한 진공 2x10-1pa 이하
물 분석기		측정 범위: 0 ~ 500ppm 특히 리튬 제조, 금속 유기 및 기타 사용자의 경우 광범위한 응용 분야에서 물 프로브는 재생 공정을 통해 세척되어 초기 상태를 복원하고 재사용할 수 있습니다.
산소 분석기		측정 범위: 0 ~ 1000ppm 연료 전지 수명이 짧고 공기 중에 노출될 수 없는 문제를 피하기 위해 ZrO2 센서를 사용합니다.
유기용매 흡착제		크기 : 직경 136mm, 높이 256mm, 2kg 활성탄으로 채워져 상자 내부에 배치되어 재료를 신속하게 교체할 수 있으며 고순도 대기를 파괴하지 않습니다.
