NCM811



NCM811

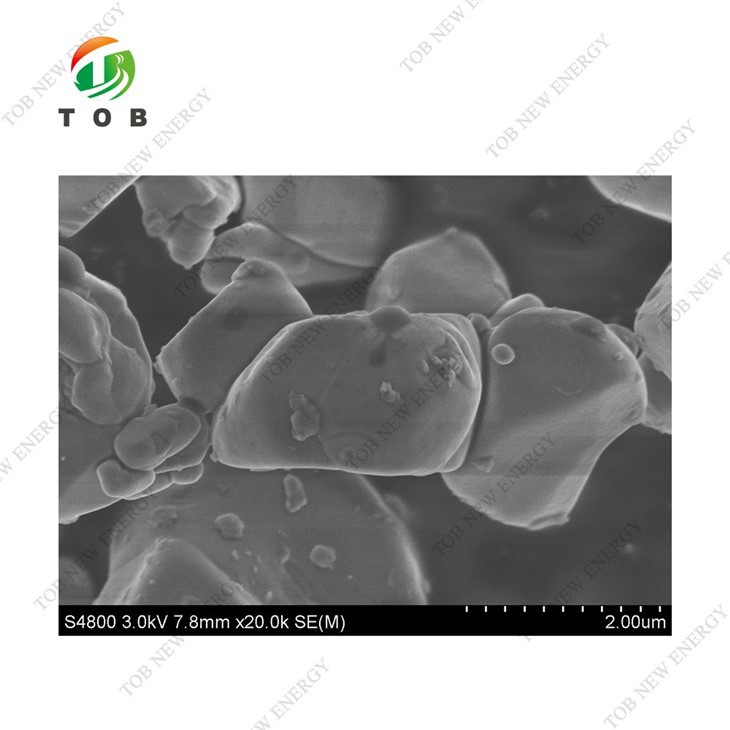

TOB-NCM811-S



모델	TOB-NCM-811-S
D50	4.0±1.0
특수	0.6±0.2
수소 이온 지수 (PH)	11.7 이하
오	0.30 중량% 이하
CO₃²́	0.30 중량% 이하
용량	210±5mAh/g
능률	89±1퍼센트



TOB-NCM811-C

모델	TOB-NCM-811-C
D10	5.0±1.0 음
D50	10.0±2.0um
D90	20.0±4.0 음
D최대	40.0um 이하
수분	600ppm 이하
탭 밀도	2.1g/cm 이상3
특수	0.6±0.3 m²/g
압축된 밀도	3.2g/cm 이상3
Fe + Cr	100ppb 이하
수소 이온 지수 (PH)	11.80 이하
오	0.40 중량% 이하
CO₃²́	0.30 중량% 이하
용량	205mAh/g 이상
능률	88% 이상



NCM811 폴리머의 0.1C 비용량은 200mA-h/g 이상으로 NCM523보다 30mA-h/g 더 높으며, 니켈 함량이 증가하고 코발트 함량이 감소하여 NCM811은 코발트 자원 부족으로 인한 원자재 가격 딜레마를 해소합니다. 그러나 LiNiO2는 NCM811의 주성분이 되어 무려 70%를 차지하는데, +3가에서 더 많은 니켈이 존재하도록 하려면 순수한 산소 분위기에서 제조해야 합니다. 또한, 이 소재는 주변 습도에 민감하여 생산, 운송, 보관 및 사용 중에 수분 흡수, 양이온 혼합 및 입자 표면에 과도한 잔류 리튬 화합물이 발생하기 쉽습니다. 이러한 잔류 리튬 화합물은 pH를 높게 만들고, 전지 펄프화 시 슬러리의 점도가 높아지기 쉽고, 심지어 젤리 같은 상태가 되어 슬러리 및 전극 코팅 조정을 어렵게 만든다.



이전 폴리머와 달리 시중에서 판매되는 대부분의 NCM811은 Ni:Co:Mn=8:1:1이 아닙니다. Ni 함량은 78%, 83%, 85% 또는 88%일 수 있습니다.







인기 탭: ncm 811, 공급업체, 제조업체, 공장, 가격
