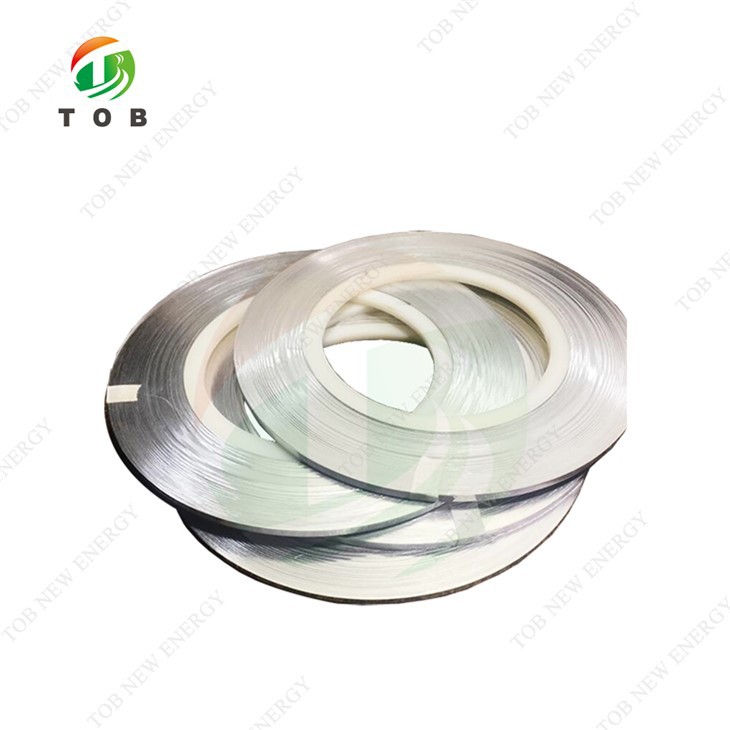

배터리 탭용 Al 스트립

모델: TOB-Strip-Al
0.3kg/롤

문의 보내기

채팅하기

제품 소개

배터리 탭용 Al 스트립

표 1 등급, 상태 및 사양

등급	상태	두께 mm	폭 mm
1060	O	0.05-0.3	2-85
참고:-공급자와 구매자 간의 협상 후 다른 등급, 상태 및 사양의 스트립을 사용할 수 있습니다.

표 2 알루미늄 두께 및 허용 편차 단위는 mm

두께(T)	두께 공차, ±		폭(W),±
	더 높은 정밀도 수준	일반 레버	2 W 이하 ＜10	10 W 이하 ＜50	50 W 이하 ＜100	100 W 이하 ＜150	150 W 이하 ＜200	200 W 이하
{{0}}.05 T＜0.1 이하	0.005	0.008	0.05	0.1	0.15	0.2	0.3	0.5
{{0}}.1 T＜0.2 이하	0.008	0.010	0.08	0.1	0.12	0.15	0.3	0.5
{{0}}.2 T＜0.3 이하	0.010	0.012
{{0}}.3 T＜0.4 이하	0.012	0.015	0.10	0.15	0.25	0.50	0.80	1.00
{{0}}.4 T＜0.5 이하	0.015	0.025
사이드 캠버(mm/M)			1 이하	3 이하	3 이하	5 이하	5 이하	5 이하
메모: --공급자와 구매자 간의 협상 후 다른 사양 및 허용 편차가 있는 스트립을 사용할 수 있습니다. --수요자가 일방적인 일탈을 요구하는 경우 그 값은 표 값의 2배이며 특별한 경우는 별도로 기재한다. --스트립의 허용 편차 정확도 요구 사항은 계약에 명시되어야 합니다. 그렇지 않으면 가장 낮은 정확도 수준을 기준으로 공급이 이루어집니다.

표 3 스트립의 기계적 특성

등급	상태	두께/mm	인장 강도 Rm /(N/mm2)	연신율 A/퍼센트 (적어도)
1060	O	0.050~0.089	45~100	4
		0.090~0.139	50~100	6
		0.140~0.200	50~100	10
		0.210~0.300	60~100	13
	H12,H22	0.050~0.300	80~120	/
1060	H14,H24	0.050~0.300	95~135	/
	H16,H26	0.050~0.300	110~150	/
	H18	0.050~0.300	125보다 크거나 같음	/
참고 1: 다른 조건 및 속성을 가진 스트립은 공급자와 구매자 간의 협상을 통해 사용할 수 있습니다.

표 4 반복 굽힘 시험

표 5 스트립의 경도 성능

등급	상태	경도(HV)
1060	O	＜25
	H12,H22	25-30
	H14,H24	30-40
	H16,H26	40-45
	H18	＞45
참고 1: 구매자가 성능에 대한 다른 요구 사항이 있는 경우 지표는 양 당사자가 협상하고 결정해야 합니다.
