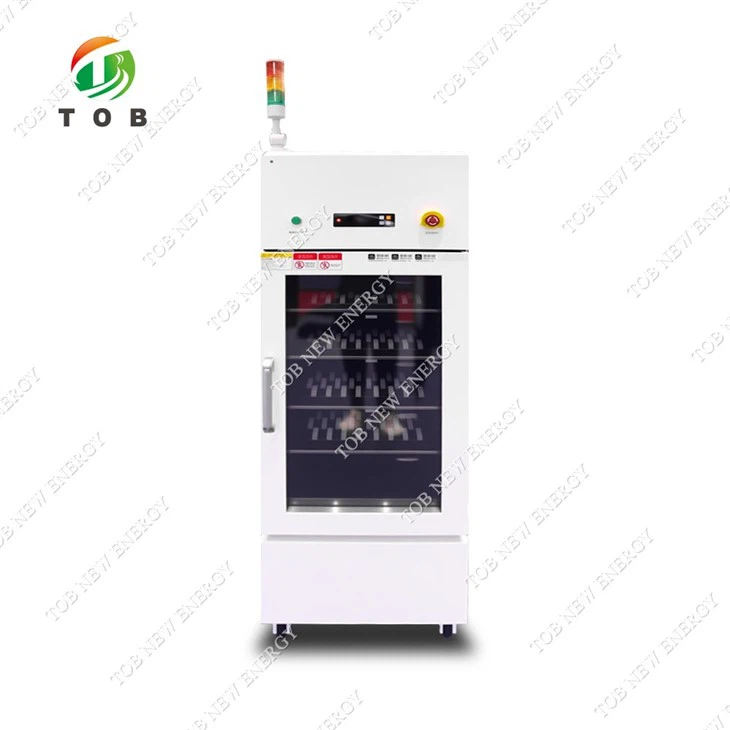

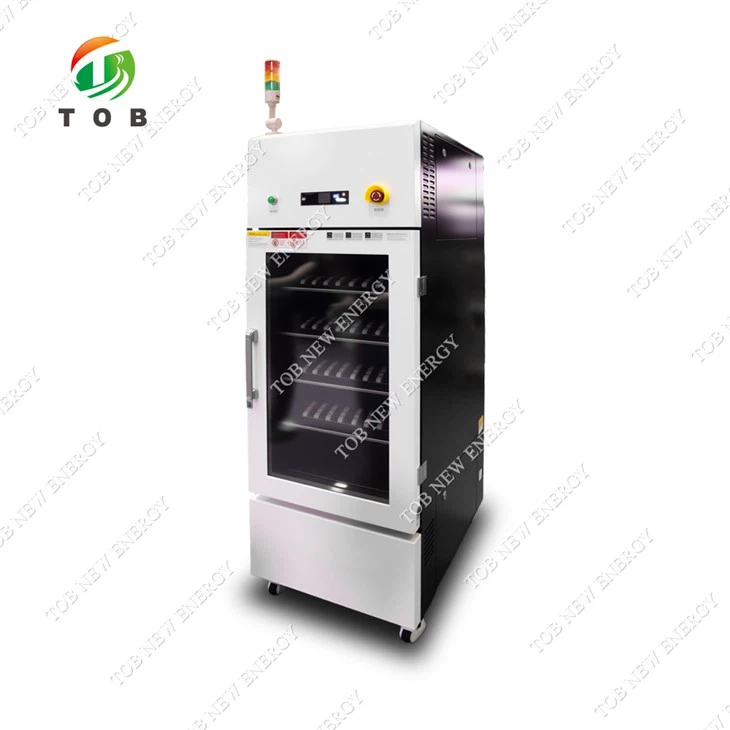

단일 온도 구역 5V100MA 코인 셀 테스터

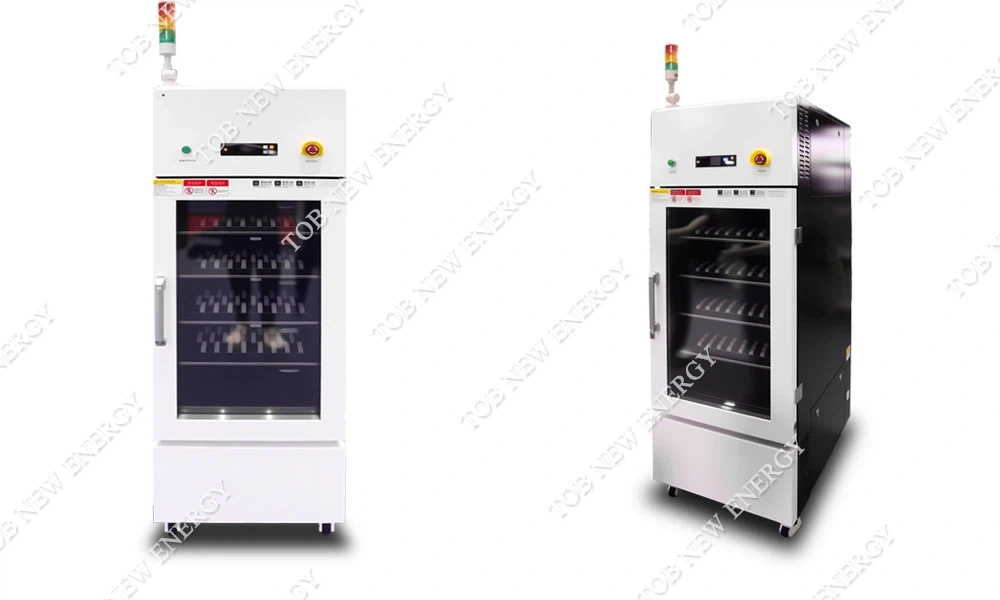

단일 온도 구역 5V100MA 올인원 코인 세포 상수 온도 테스트 시스템

제품 모델

TOB-200L-5V100MA-160CH

응용 프로그램 시나리오

스냅 온 세포의 일정한 온도 시험

전자 장치, 전기 기기, 계측, 재료, 반도체 및 기타 생산 기업은 불꽃성 및 비 폭발 품목에 대한 일정한 온도 테스트를 수행합니다.

환경 보호, 농업 및 축산, 수생 연구 기관 및 물 분석, 박테리아, 곰팡이, 미생물 배양, 보존, 식물 재배, 육종 테스트 일정한 온도 테스트를위한 생산

샘플 제한

이 테스트 장비는 금지됩니다.

염증성, 폭발성 및 휘발성 물질의 샘플 테스트 또는 저장

부식성 재료 샘플의 테스트 또는 저장

강력한 전자기 소스에서 샘플의 테스트 또는 저장

방사성 물질 샘플의 테스트 및 저장

고독성 물질 샘플의 테스트 및 저장

테스트 또는 저장 중 위의 물질 또는 물체의 샘플 테스트 또는 저장

공칭 볼륨

200L

내부 상자 크기

W500 mm × d500 mm × H800 mm

외부 치수

W600 mm × d920 mm × H1800 mm

무게

약 260kg

성능

테스트 환경 조건

주변 온도는 +25 정도이고, 상대 습도는 85%보다 작거나 동일하며 테스트 챔버에는 샘플이 없습니다 (부하 없음)

테스트 방법

GB/T 5170.2-2017 온도 테스트 장비

온도 범위

0-60도

온도 변동

± 0.5도 이상 (하중 없음, 온도 안정성)

온도 편차

± 2.0도 (부하 없음, 온도 안정성)

가열 시간

25도 → 30 분보다 작거나 동일합니다 (부하 없음, 평균 비선형 성)

냉각 시간

25도 → 0도 50 분 이상 또는 동일 (부하 없음, 평균 비선형 성)

구조적 특성

절연 봉투 구조

외벽 재료 : 고품질 콜드 롤 롤 스틸 플레이트, 표면 스프레이 처리

내부 벽 재질 : 스테인리스 스틸 플레이트 SUS304

상자의 단열재 : 폴리 우레탄 폼 (절연 두께 50mm)

에어컨 채널

축 흐름 팬, 히터, 증발기

테스트 챔버의 표준 구성

문 : 중공 안티 포그 강화 유리 + 프레임

리드 홀 (소프트 고무 플러그 포함) : φ50mm /4 (상자 후면에 위치)

바퀴 : 4 (브레이크 포함)

셀 트레이 : 4 층의 전기 절연 셀 트레이, 하중 베어링 (균일하게 분포) : 10kg/층

조명 : LED 조명

제어판

터치 제어 버튼

에어컨 장치

스테인레스 스틸 난방 튜브

히터 제어 모드 : 비접촉식주기 펄스 폭 변조, SSR (고체 상태 릴레이)

냉장 시스템

냉장 압축기

완전히 밀폐 된 피스톤 압축기

냉각 모드

공랭식

스로틀 장치

모세관

냉각제

R134a

용접 과정

질소 보호 용접

전기 제어 시스템

제어 장치

LED 디지털 디스플레이 + 터치 키 컨트롤러

설정 방법

터치 키 유형

제어 모드

강제 순환 환기 및 온도 밸런싱 방법. 제어 시스템은 동적 균형을 달성하기 위해 설정 온도 값에 따라 PID 자동 계산을 통해 히터의 출력을 제어합니다.

통신 모드

이더넷 표준 인터페이스

온도 제어 모듈

독립적 인 연구 개발 (고온 및 저온 충격, 진동 및 EMC 관련 신뢰성 성능에 대한 테스트)

셀 테스트 장비 및 테스트 상호 연결

테스트 장비

5PCS BT-4032Q-5V100MA-HWX

제어 장치

1 bt-4002-zwjplus-hwx

네트워크 스위치

1

안전 보호 장치

테스트 박스

누설 방지, 단락 보호 및 순환 팬의 비정상 작동

다른 구성

전원 케이블

(하나의 단일 위상 + 보호 접지 와이어) 케이블 (특정 사양은 계약 요구 사항에 따라 선택됩니다)

총 전력 누출 회로 차단기

단상 + 보호 접지 와이어

운송 (테스트 챔버는 필수이며 전체적으로 운송됩니다)

크기

최대 운송 크기 (포장 제외) : "4.3 외부 치수 참조"

사용 조건 : 사용자는 다음 조건을 보장해야합니다 (전원 공급 라인의 설치는 사용자의 책임이어야합니다).

설치 사이트

땅은 평평하고 평탄도는 5mm/2m 미만입니다.

잘 통풍

장비 주변에는 강한 진동이 없습니다

장비 주변에는 강한 전자기장이 없습니다

장비 주변에 가연성, 폭발성, 부식성 물질 및 먼지가 없습니다.

장비 주변에 사용 및 유지 보수를위한 적절한 공간이 있어야합니다. 장비의 문이 평소에 정상적으로 열리고 닫을 공간이 있어야하며, 장비 문 앞에는 다른 물체가 없어야합니다.

환경 조건

온도 : 5도 ~ 35도; 상대 습도 : 85%미만; 공기압 : 86 KPA ~ 106KPA

전원 공급 장치 조건

AC (220 ± 22) V (50 ± 0.5) Hz 단일 위 + 보호 지구 와이어

보호 접지 와이어의 접지 저항은 4Ω 미만입니다.

전원 공급 장치 : 사용자는 설치 사이트의 장비에 대한 해당 공기 또는 전원 스위치의 해당 용량을 구성해야 하며이 스위치는 장비 사용을 위해 독립적으로 공급되어야합니다.

전원 공급 장치 용량 : 2.5kW

최대 전류 : 14a

기타

시험 중에 테스트 챔버의 문을 열면 챔버에서 온도 변동이 발생합니다. 테스트 중에 도어가 반복적으로 열리거나 오랫동안 열려 있거나 테스트 샘플이 수분 증기를 방출하면 냉장 시스템의 열교환 기에 서리 나 얼음을 유발할 수 있으며 정상적으로 작동하지 않을 수 있습니다.

셀 사양 및 배치 방법

셀 사양

코인 셀 5V100MA160CH

셀 배치 방법

4 개의 층이 배치되고 각 층 40ch (채널)
