BET 표면적 분석기



BET 다공성 및 표면적 분석기





1.분석원리

기기의 작동 원리는 국제적으로 인정되는 등온 물리적 흡착 정적 용량 방법입니다. 전체 컴퓨터가 자동으로 제어되므로 수동 모니터링이 필요하지 않습니다. 이 장비 기술은 관련 국가 특허를 신청했습니다.

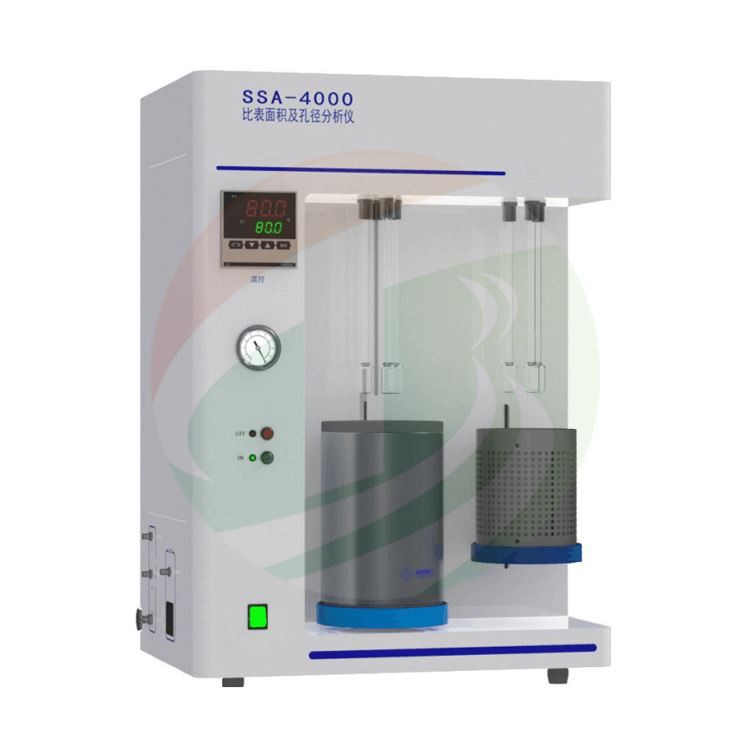

SSA-4000 자동 표면적 및 다공성 분석기는 동시에 3개의 샘플을 분석할 수 있습니다. 장비 운영 소프트웨어는 당사에서 개발했습니다.

이 장비는 다중 데이터 분석을 위해 단일 지점, 다중 지점 BET 비표면적, BJH 메조 기공, 기공 분포, 기공 크기, 총 기공 부피 및 면적, 평균 기공 크기를 수행할 수 있습니다. 비표면 분석 범위는 0.0알려지지 않은 상한까지 1m2/g이고 개구 분석 범위는 0.35-500nm로, 이는 다음과 같은 실험 요구 사항을 충족할 수 있습니다. 다양한 작동 조건.



2. 기술 이점:

2.1. 독립적인 포화 증기압 P0 테스트 포트.

2.2. 독립적인 샘플 준비 스테이션(3개의 처리 위치 옵션): 가열된 환경에서 진공 탈기 및 탈수, 가스 대체 처리 및 질소 보호.

2.3. 각 분석 포트에는 독립적인 압력 센서가 있어 테스트 효율성을 향상시킵니다.

2.4. 공기 교환을 위한 고유한 다중 위치 제어 시스템: 조정 가능한 압력 기울기(테스트 시간, 데이터 포인트 수, 테스트 정확도에 직접적인 영향을 미침)

2.5. 솔레노이드 밸브 역사용에 대한 고유 디자인 특허: 기기의 탈착 과정에서 공기 누출 문제를 해결합니다. 기존 장비는 양방향으로 사용되는 일방향 밸브로 누설률이 높습니다.

2.6. 탈기 위치와 분석 위치 통합 설계로 완전히 독립된 진공 시스템과 가스 경로 시스템을 갖추고 있습니다.

2.7. 탈기 위치는 스테인레스 스틸 등온 가열로를 채택하여 부드러운 가열 패키지를 완전히 대체하고 가열 속도가 빠르고 온도 제어 정확도가 높으며 고온 방지 설계가 제공됩니다.



3기술적 매개변수:

3.1. 분석방법 : 정적용적용량법

3.2. 테스트 데이터: 표면적의 하한이 0.01m2/g보다 낫습니다.

미세기공 분석: 0.35-2nm

메조다공성 분석: 2-50nm

거대다공성 분석: 50-500nm

3.3. 분석 정확도: 반복성 오류는 ± 1.5% 미만입니다.

3.4. 분석 포트 수: 4(샘플 분석 포트 3개와 독립 P0 분석 포트 1개)

3.5. 샘플 튜브 용량: 10mL

3.6. 흡착 가스: 질소, 수소, 헬륨, 일산화탄소, 이산화탄소, 메탄 등

3.7. 시료 준비: 독립된 3-스테이션 시료 준비 스테이션(탈기 스테이션), 탈기 스테이션 및 분석 스테이션을 위한 두 개의 분리된 진공 시스템 및 가스 회로 시스템이 장착되어 별도의 진공 펌프로 제어됩니다.



4. 하드웨어 시스템 제어

4.1. 압력 감지 시스템: 각 압력 센서에는 P/Po 하한의 정확성을 보장하기 위해 독립적인 압력 센서가 장착되어 있어 미세 구멍의 정확한 분석을 보장할 수 있습니다. 압력 테스트 범위는 0-1000 Torr입니다.

4.2. 압력 감지 정확도: 판독 정확도의 0.15%.

4.3. 가스 경로 제어 시스템: 수입된 고진공 솔레노이드 밸브는 역방향 사용을 위한 설계 특허를 보유하고 있어 탈착 과정에서 역방향 누출률을 크게 줄입니다. 전자기 밸브 강제 냉각 시스템은 밸브 본체 가열이 미세 구멍 분석에 미치는 영향을 방지합니다.

4.4. 부분 압력 범위: P/P0 4×10-6-0.995, 독립적인 P0 분석 포트 및 압력 센서를 사용하여 포화 증기압의 실시간 데이터 수집 보장

4.5. 진공 시스템: 최종 진공은 4×10-2Pa입니다. 수입된 Swagelok 스테인리스 스틸 진공관과 연결 부품은 진공 시스템의 누출율을 매우 낮게 보장합니다.

4.6. 데이터 수집 시스템: 예상치 못한 전원 차단 데이터 저장 기능을 갖춘 고정밀 24-비트 아날로그-디지털 변환 시스템



5.소프트웨어 시스템 제어

5.1. 소프트웨어 제어 시스템: 인터넷 원격 제어

5.2. 이중 분석 모드: 사용자는 두 가지 분석 기술을 선택하고 헬륨 없는 방법을 사용하여 분석 비용을 줄이거나 기존 헬륨 가스 정량화 기술을 사용하여 분석 정확도를 보장할 수 있습니다.



6.데이터 처리:BET 표면적/흡탈착 등온선/BJH 기공 부피 분석/기공 면적 분석/총 기공 부피/총 기공 면적/랭뮤어 표면적 분석



TOB-SSA-4300 표준 액세서리 목록



안건	이름	브랜드, 사양/모델, 주요 기술 매개변수	수량
1	메인프레임	SSA4300	1 세트
2	2단 로터리 베인 기계식 펌프	4*10-2파	1 세트
3	액체질소 용기	용량 10L	1개
4	고순도 질소	순도 99.999%	1병
5	고순도 헬륨	순도 99.999%	1병
6	스테인레스 스틸 듀어 병.	트레이 포함	1개
7	바닥이 평평한 바늘 모양의 샘플 튜브	석영 소재	30개
8	샘플 로딩 깔때기	석영 소재	15개
9	샘플 필터 플러그	——	10개
10	포장 칼럼	석영 소재	5개
11	P0 튜브	석영 소재	5개
12	표준 샘플	180±6m2/g	1병
13	감압기(공기 경로 어댑터 포함)	상하이 레귤레이터 공장	2세트
14	기관 잠금 장치	스테인레스 스틸	6개
15	외부 공기 경로 튜브	3m/개	3개
16	공기 경로 밀봉 링	Φ3	30개
17	P0 튜브 밀봉 링	Φ6	5개
18	샘플 튜브 밀봉 링	Φ8	10개
19	전력선, USB 데이터 라인	메인프레임	2개
20	소프트웨어, 매뉴얼, 자격	버전 PioneerV4.4	1 세트
21	전원 소켓(소형)		1개
22	노트북 분석 중		1 세트
23	샘플 튜브 지원		1개
