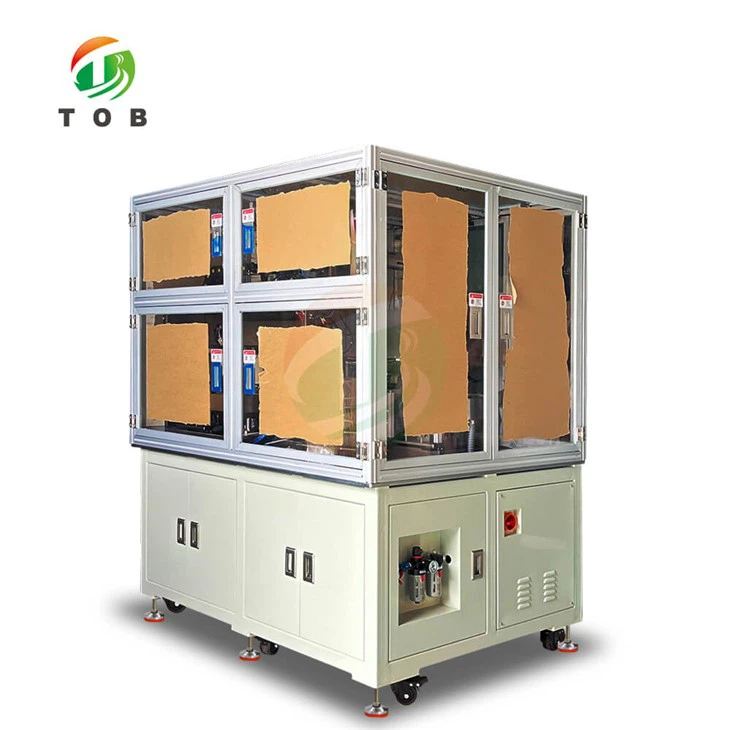

배터리 전극 적층기



리튬 이온 배터리 제조 기계 전극 및 분리막 라미네이팅을 위한 반자동 스태킹 기계







TOB-S-DP-150는 안정적이고 반복 가능하며 정밀한 전극 적층을 보장하는 다양한 고급 기능을 갖춘 고정밀 반자동 적층 기계입니다. 적층된 "Z" 글리프를 채택합니다.

고급 기능:

1개의 PLC 터치스크린 제어로 조건 설정이 용이함

2 분리기를 사용한 연속 "Z" 패션 스태킹

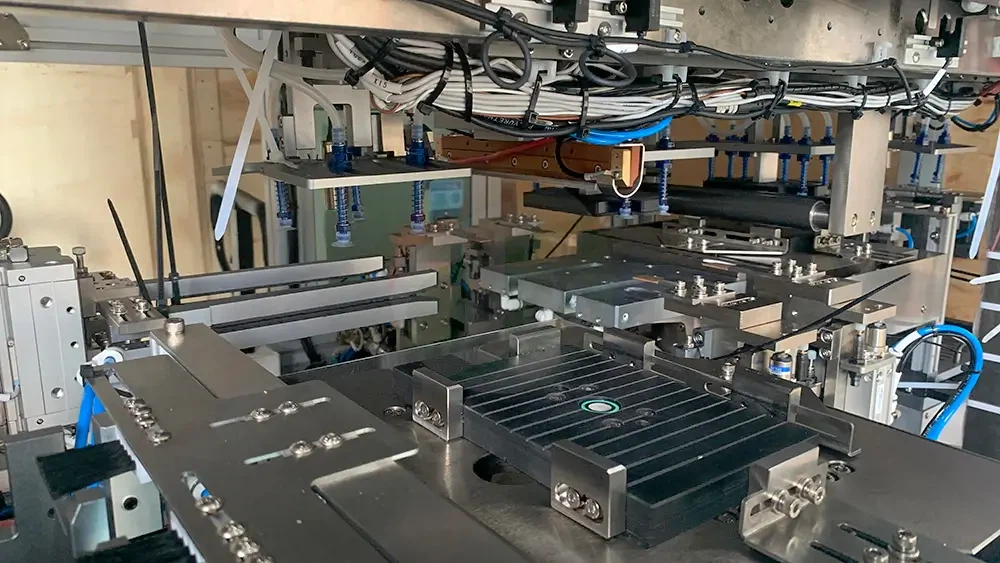

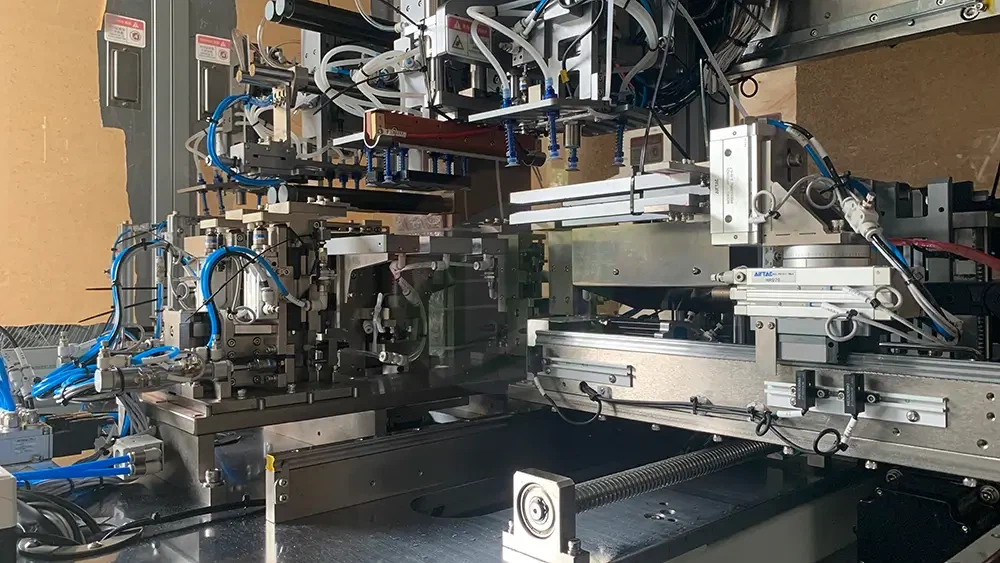

3 진공 흡입 매니퓰레이터를 통한 자동 전극 픽업 및 스태킹

4 4개의 조작기를 통해 두 번째 파라 플랫폼에 배치된 재료 상자에서 전극을 제거한 다음 교정 후 라미네이션 플랫폼에 배치하고 스테이지의 자동 클램핑 장치로 라미네이트됩니다.

5 분리막 공급용 언릴 로터

6 분리막 이송을 위한 자동 장력 제어



모델	반자동 적재기 TOB-S-DP-150
적합한 배터리 크기	두께H(mm)	5-20
	폭W(mm)	30-90
	길이 L(mm)	80-150
	탭 길이(mm)	20 이하
	탭 폭(mm)	20 이하
기술 매개변수	스태킹 속도	1.3-1.5초/개
	등록 정확도	±0.5mm
	스태킹 수량	설정할 수 있습니다
	합격률	98% 이상
	힘	4KW
	무게	800kg
	차원 (L*W*H)	1250mm*1150mm*1850mm
재료 크기	전극	길이: 80-150mm 너비: 30-90mm 두께: 0.07-0.25mm
	탭	길이: 20mm 이하 너비: 8-20mm
	분리 기호	길이: 롤 너비: 90-150mm 두께: 0.02-0.04mm 내경: 76.2mm 최대 외경: 300mm
