리튬 이온 배터리 글로브 박스

1.모델:TOB-TGB-3600
2.Working 역: 3개의 역
3. 물 산소 지수: 1 PPM 미만;
4. 내부 치수 : 길이 : 1800mm 및 1220mm, 깊이 : 750mm, 높이 : 900mm

문의 보내기

채팅하기

제품 소개

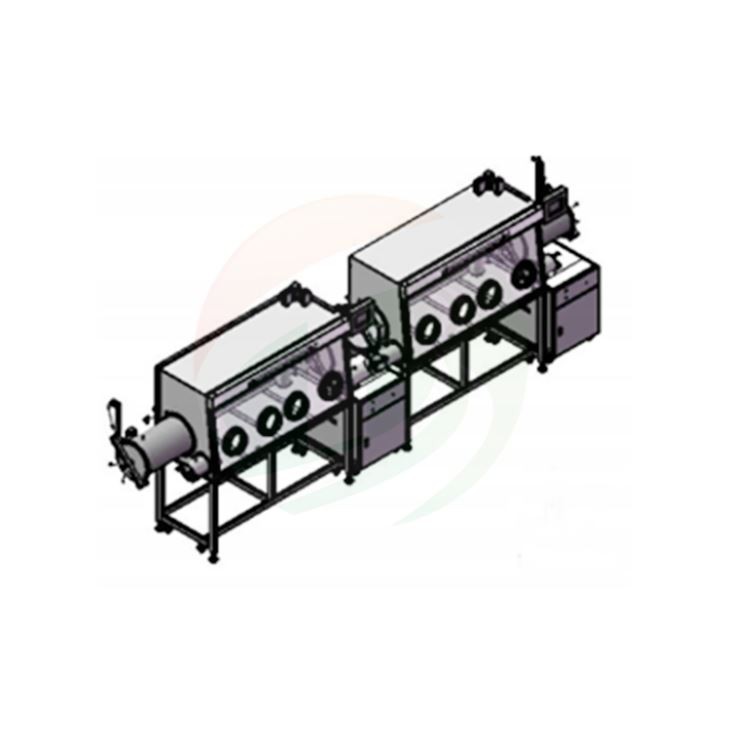

T자형 임시 캐빈 연결부가 있는 4개 스테이션 글러브 박스

사양

1. 장비 모델

유니버설(3600/750/900)

4개의 스테이션, 왼쪽의 1800개 더블 스테이션이 T자형 빈을 통해 오른쪽의 1800개 더블 스테이션에 연결됨, 단면 작동, 독립 캐비닛 단일 컬럼 정화 장치, PLC 제어 및 터치 스크린 작동, 진공 펌프, 브래킷이 통합되어 있음 경사진 조작면과 탈부착 가능한 안전유리 전면창을 갖춘 폐쇄형 박스입니다.

표준 조건, 즉 20도의 일정한 온도, 표준 대기압, 99.999% 불활성 가스 소스 및 물 산소 지수는 1ppm 미만입니다.

2. 퓨션

폐쇄주기

글러브박스 내부의 불활성가스는 폐쇄되어 순환팬과 청정기를 순환하면서 지속적으로 물과 산소를 제거해 줍니다.

자동 제어 재생

탈기물질의 재생이 가능하며, 재생과정은 프로그램에 의해 제어됩니다.

자동 청소

글러브박스 내부의 공기는 자동으로 제어되는 클리닝 밸브로 대체됩니다.

상자 압력 제어

글로브 박스의 압력은 PLC에 의해 자동으로 제어되며 자유롭게 설정할 수 있으며 시스템은 + / - 12mbar 범위를 넘어서는 압력을 자동으로 보호할 수 있습니다.

진공펌프 자동제어

시스템에서 필요할 때 진공 펌프가 자동으로 시작됩니다.

3. 기본 구성

304 스테인레스 스틸 상자 2개, 길이 1800mm, 중앙에 T자형 상자로 연결, 내산성, 두께 3mm

스테인리스 스틸로 제작된 대형 전환 탱크 1개, 직경 360mm, 길이 600mm, 도어 3개, 상자 2개 중앙에 위치

스테인레스 스틸로 제작된 T자형 소형 크로스오버 캐빈 1개, 직경 150mm, 길이 800mm, 글러브 박스의 왼쪽 및 오른쪽 측면으로 100mm 연장, 도어 3개, 상자 2개 중앙에 위치

직경 360mm, 길이 600mm의 스테인리스 스틸로 제작된 대형 트랜지션 탱크 2개가 글러브박스 좌측과 우측에 각각 위치하며, 우측 대형 수납칸에는 히팅 기능이 있다. 온도 범위는 25-200 ± 1도입니다.

글러브 박스의 왼쪽과 오른쪽에 각각 직경 150mm, 길이 300mm의 스테인리스 스틸로 제작된 두 개의 작은 전환 탱크가 있습니다.

4개의 글러브 개구부가 있는 2개의 전면 창문

부틸고무장갑 4켤레

조명 시스템 2 세트

상자에 2개의 전력선

16개의 예비 kf40 인터페이스

고성능 순환팬 90m3/h 2개

진공 펌프 2개, RV8

물 분석기 2 세트

산소 분석기 2 세트

유기용매 흡착제 2세트

불산 제거 장치 2세트

브래킷 캐스터

발 스위치

4. 주요 구성품 원본

부속	기원
진공펌프	에드워드(영국)
순환팬	다르강(대만)
물 분석기	VTI (미국)
산소 분석기	VTI (미국)
압력 센서	할스트루프(독일)
정화재료	BASF(독일),UOP(미국)
부틸 고무 장갑	안셀(미국)
전자기 밸브	버켓 (독일)
파이프 피팅	레그리스(프랑스)
PLC 및 터치스크린	지멘스(독일)
압력계	WIKA (독일)
통합 밸브 베이스	맞춤형

5. 주요 매개변수

수중 산소 지수: 1ppm 미만

6. 사양

안건	매개변수
글러브 박스	스테이션 박스 2개 재질 : 304 스테인레스 스틸, 두께 3mm 내부 표면: 스테인레스 스틸 외부 표면: 스프레이 페인트, 흰색 상자 내부 치수: L1800mm x W750mm x H900mm. 앞 창문 경사창, 투명 강화 안전유리, 두께 8mm, 보호 필름 포함 글러브 포트: 알루미늄 재질, O-링 씰 장갑: 부틸 고무, 두께 0.4mm 이상, 직경 8", 길이 32" 필터: 0.3 미크론, 가스 입구 1개 및 가스 출구 1개 선반: 스테인리스 스틸, 높이 조절 가능 박스 조명: LED 조명, 각 유리창 위에 설치 인터페이스: 예비 인터페이스 8개, DN 40 KF
T자형 대형 전환	T자형 대형 전환 크기: 직경 360mm, 길이 600mm 재질: 304 스테인레스 스틸 표면 : 내부 표면은 광택 처리, 외부 표면은 도장 처리(흰색) 두 개의 글로브 박스 중앙에 위치 울로 둘러싼 땅 슬라이딩 트레이: 304 스테인레스 스틸 해치: 도어 3개, 양극 처리된 알루미늄 소재, 두께 10mm, 수직 작동, 리프팅 메커니즘 포함 압력계: 아날로그 디스플레이 제어 솔레노이드 밸브 터치스크린 자동 작동
T자형 작은 전환	T자형 작은 전환 크기 : 직경 150mm, 길이 800mm, 상자에 들어가는 부분의 길이는 100mm 재질: 304 스테인레스 스틸 표면 : 내부 표면은 브러싱 처리, 외부 표면은 도장 처리(흰색) 울로 둘러싼 땅 캐빈 도어: 이동식 슬라이딩 플레이트가 있는 3개의 도어와 누름 버튼식 도어 개방 모드 압력계: 아날로그 디스플레이
큰 전환	큰 전환 크기: 직경 360mm, 길이 600mm 재질: 304 스테인레스 스틸 표면 : 내부 표면은 광택 처리, 외부 표면은 도장 처리(흰색) 울로 둘러싼 땅 슬라이딩 트레이: 304 스테인레스 스틸 해치: 이중 도어, 양극 처리된 알루미늄 소재, 두께 10mm, 수직 작동, 리프팅 메커니즘 포함 압력계: 아날로그 디스플레이 제어 솔레노이드 밸브 터치스크린 자동 작동
작은 전환	작은 전환 크기 : 직경 150mm, 길이 30mm, 상자에 들어가는 부분의 길이는 100mm 재질: 304 스테인레스 스틸 표면 : 내부 표면은 브러싱 처리, 외부 표면은 도장 처리(흰색) 울로 둘러싼 땅 해치: 이동식 슬라이딩 플레이트가 있는 이중 도어 및 누름 버튼식 도어 개방 모드 압력계: 아날로그 디스플레이
가스 정화 순환 시스템	각각 다음을 포함하는 독립적인 정화 캐비닛 2세트 정제 컬럼 기능: 가스 밀봉, 물 및 산소 제거 용기 재질: 304 스테인레스 스틸 정제물질: 구리촉매: 5kg; 분자체: 5kg 정화 용량: 탈기: 60L; 물 제거: 2kg, 물 산소 지수: 1ppm 미만 순환 시스템 작동 가스: 질소, 아르곤, 헬륨 순환 용량: 통합 팬 흐름 90m3/h 재건 동작 : PLC 자동제어 재생과정 재생 가스: 작동 가스와 수소의 혼합물, (수소 5-10%) 진공펌프 사양 : 8m3 / h, 베인 펌프, 오일 미스트 필터 포함, 공기 진동 제어 밸브 메인 밸브 : DN 40 KF, 전기 앵글 밸브 제어 밸브: 솔레노이드 일체형 밸브
제어 시스템	각각 다음을 포함하는 두 세트의 제어 시스템: 기능: 압력 제어 및 적응 기능을 갖춘 자가 진단, 전원 끄기 및 자가 시동 기능 포함; 자동 제어, 사이클 제어, 비밀번호 보호; 장치 제어는 Siemens PLC 터치 스크린을 채택합니다. 압력 제어: 제어 상자와 전환 탱크의 압력 작동 압력은 ± 10mbar 내에서 자유롭게 설정할 수 있으며 ± 12mbar를 초과하면 시스템이 자동으로 보호합니다. 풋 페달: 상자의 압력을 제어하여 압력을 높이거나 낮추는 작업을 쉽게 수행할 수 있습니다.
디스플레이 시스템	Siemens PLC 터치 스크린 smart 700은 작동 상태, 상자 압력, 시스템 기록 등을 표시하는 데 사용됩니다.
진공 시스템 제어	영국 Edwards 진공 펌프는 수동으로 시작하거나 8m3/h의 유량으로 PLC로 시작할 수 있습니다. 전환 탱크를 진공화하고 탱크의 압력 균형을 유지할 수 있습니다. 진공 펌프 한계 진공도는 2x10-1pa보다 작거나 같습니다.
산소 분석기	측정 범위: 0-1000ppm ZrO2 센서를 사용하면 연료 전지의 수명이 짧고 공기에 노출되지 않는 문제를 피할 수 있습니다.
물 분석기	측정 범위: 0-500ppm 백금 전극 구조(P2O5 구조, 공장 수준으로 쉽게 세척 가능) 특히 리튬 배터리 제조 및 금속 유기 사용자의 경우 광범위한 응용 분야를 가지고 있으며 세척 및 재생 절차를 통해 초기 상태를 복원할 수 있어 일회성 오염이나 폐기 문제를 피할 수 있습니다.
유기용매 흡착제	상자에 넣기, 크기: 직경 136mm, 높이 256mm, 활성탄 2kg 충전, 재료를 빠르게 변경할 수 있으며 고순도 분위기가 손상되지 않습니다.
HF 제거 장치	별도의 정화 캐비닛에 위치 크기: 직경 237mm, 높이 407mm, 두께 0.3mm 재질: 304 스테인레스 스틸 9kg의 알루미나 입자를 채웁니다. 주 순환 파이프라인과 연결된 순환 가스는 먼저 HF 제거 장치를 통해 흘러 가스 내의 HF를 흡수할 수 있습니다. 수동 볼 밸브로 제어하여 흡착 물질을 신속하게 변경할 수 있으며 순환 분위기를 손상시키지 않습니다.
