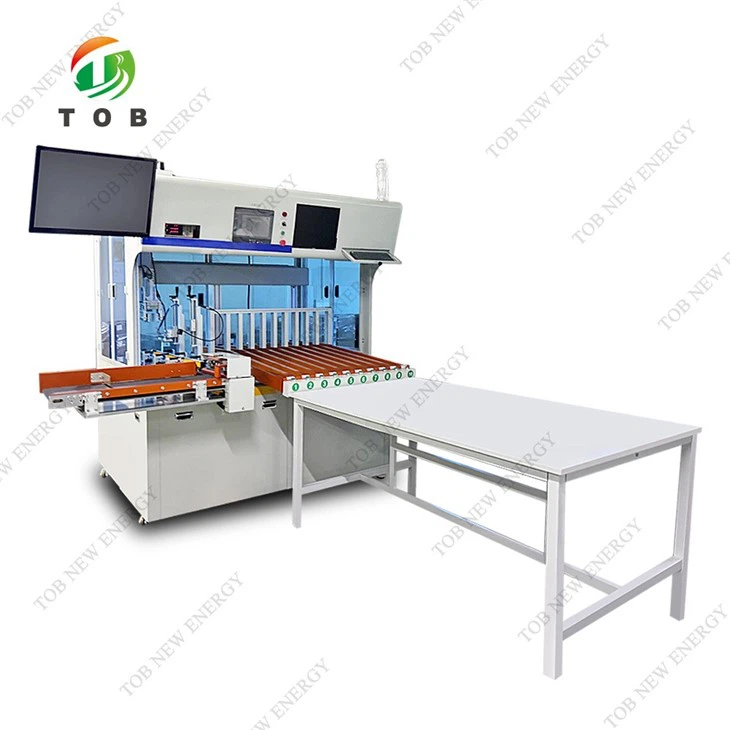

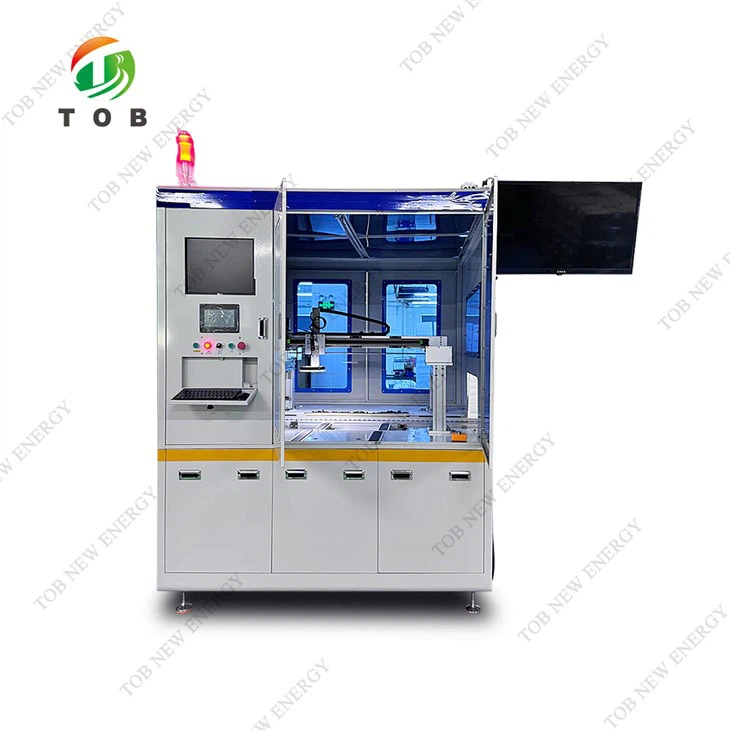

각형 배터리 팩 생산 라인



각형 배터리 팩 생산 라인



개요:
이 팩 장비 라인은 셀 분류, 조합, 청소, 용접, 테스트 프로세스, 유연한 툴링 섹션 및 제품 붐 라인을 포함하여 사각형 알루미늄 케이스 배터리 PACK의 자동 조립에 적합합니다. 전체 라인은 이중 속도 체인으로 연결되어 여러 프로세스를 연결하며 후자 프로세스는 인력을 줄이고 노동력을 절약하기 위해 유연하게 배치할 수 있습니다. 장비의 전반적인 조화와 강력한 시인성.

이 장치의 전면 라인은 배터리 팩 크기에 적합합니다: 185 x 185 x 109mm
툴링 플레이트 크기: 800*500mm 이하(이 범위 내에서는 괜찮습니다)
이 장치의 후면 케이블은 배터리 상자 크기에 적합합니다: 800mm x 500mm 이하(이 범위 내에서는 괜찮습니다) 회전 도구 플레이트 크기: 850*550mm 이하(이 범위 내에서는 괜찮습니다)
모듈은 상부 조립식 스틸벨트, 하부 PET 벨트 형태로 하부 스틸벨트와 호환 가능합니다.

셀 크기(높이:131.8mm/너비:148.7mm/두께:17.7mm)

다이어그램 - 모듈 PACK, 셀 - 모듈 - PACK 프로세스

장비의 평면 크기 레이아웃은 다음과 같습니다. (실제 크기는 설계에 따라 달라질 수 있습니다.)

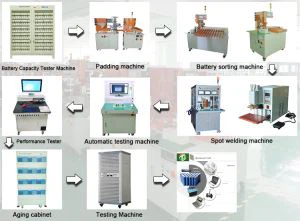

전체 장치 라인의 공정
