증기 성장 탄소 섬유



배터리용 증기성장 탄소섬유 VGCF





VGCF-H 기능 및 재료 특성

기상 성장 탄소 섬유(VGCF)는 납산 및 리튬 전극의 성능을 향상시키는 매우 특수한 네트워크형 형태를 포함하여 단일 섬유 및 벌크 상태 모두에서 상대적으로 높은 기계적 강도 및 전기 전도성과 같은 바람직한 특성을 가지고 있습니다. 이온 배터리, 특히 사이클링 특성.



1. 특징

(1) 고순도

(2) 고전도성(전도성/열전달)

(3) 낮은 비표면적

(4) 좋은 분산성



2. 재료 특성

목	값
평균 섬유 직경	150	nm
평균 섬유 길이	6	μm
실제 밀도	2.19	g/cm３
비표면적	13	m2/g
비저항	0.1	mΩ·cm
탄소 함량	＞99.95	중량%



3. 첨가제 및 바인더의 양을 줄입니다.

(1) 높은 전자 전도성

전도성 첨가제의 사용을 줄일 수 있습니다.

(2) 높은 전극 접착력

접착제 사용량을 줄일 수 있습니다. (VGCF-H는 SSA가 작아서 접착제를 너무 많이 흡수하지 않습니다.)

NMC:CB: PVDF=94: 3: 3

NMC:CB:VGCF-H:PVDF=94: 2: 1: 3



건조시 전극 갈라짐 방지

단위 : 중량%	슬러리의 고형분	NMC	CB	VGCF-H	PVDF
CB	59.5	94	3	-	3
VGCF-H 포함	64	95	1.5	1	2.5

건조 조건: 0.5m/min, 100-120도



CB: 3%, PVDF:3% (CB: 1.5%+VGCF-H: 1.0%), PVDF:2.5%



VGCF-H는 가장 낮은 DCR과 가장 높은 출력 성능을 나타냈습니다.

---



충전 {{0}}.2C, cc-cv, 3.6V, 0.05C

방전 ({0}}.2, 0.5, 1, 3, 5, 7, 10C)cc, 2.0V



VGCF-H는 가장 높은 사이클 성능을 나타냈습니다.

---



충전 1.0C, cc-cv, 3.6V, 0.05C

방전 1.0C, cc, 2.0V

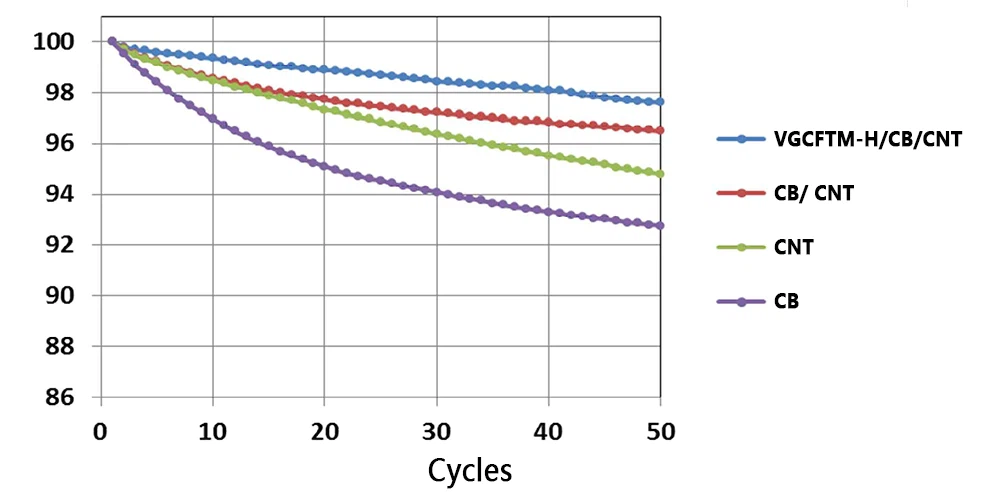

저온 사이클 개선: 0도

---



VGCF-H/CB/CNT를 함께 사용하면 저온 사이클을 향상시킬 수 있습니다.

장섬유 VGCF-H는 활물질 사이의 전도성 경로를 유지할 수 있어 용량 유지율을 향상시킬 수 있습니다.

실험 조건

충전: CC-CV(1.0C), 4.2V·C/50

방전: CC(1.0C), 2.8V

온도: 0도



향상된 저온 특성: -20도

---



실험 조건

충전: CC(0.5C), 4.2V·C/50

온도: -20도

VGCF-H/CB/CNT를 함께 사용하면 저온 특성을 향상시킬 수 있습니다.

저온 범위에서는 Li+ 이동의 임피던스가 증가하며, 장섬유 VGCF-H는 Li+ 이동을 향상시킬 수 있습니다.















인기 탭: 증기 성장 탄소 섬유, 공급 업체, 제조업체, 공장, 가격
